仪征热电有限公司3×200MW级（E级）燃气-蒸汽结合循环热电联产机组 冷却塔为天然透风冷却塔，高度为70.00m，设计淋水面积约为2000m2，塔筒底部内半径为25.862m，喉部高度为55.00m，喉部内半径14.432m，顶部内半径为16.176m？翘遄畲蠛穸0.5m，最幼厚度0.14m。

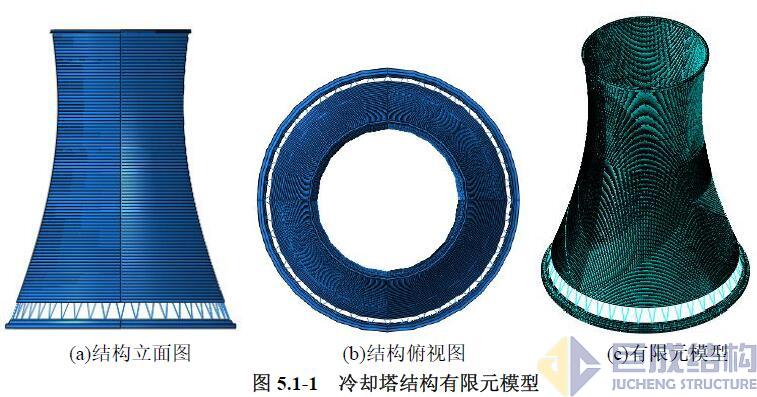

      本次分析选取大型通用有限元软件ABAQUS对冷却塔进行推算分析。由于塔筒出现的部门危险(渗漏点、混凝土危险等)及对混凝土强度的影响水平不一，整体建模时仿照处置该类危险问题较难实现，故本次整体建模分析时对结构进行了以下简化处置：（1）按冷却塔原结构竣工图进行整体建模，未思考部门区域的筒壁混凝土危险；（2）筒壁混凝土强度取C30；成立有限元模型时将冷却塔塔筒、人字柱及环形基础均离散为实体单元，环基底面固定。整体坐标选取笛卡尔坐标系，z轴铅直向上，凭据结构型式，统计推算了局时选取圆柱坐标系，x轴为径向，y轴沿环向，z轴铅直向上，环向0度为正顶风处，逆使仉旋转为正，部门坐标原点与整系统原点沉合，冷却塔模型及网格见图5.1-1。
